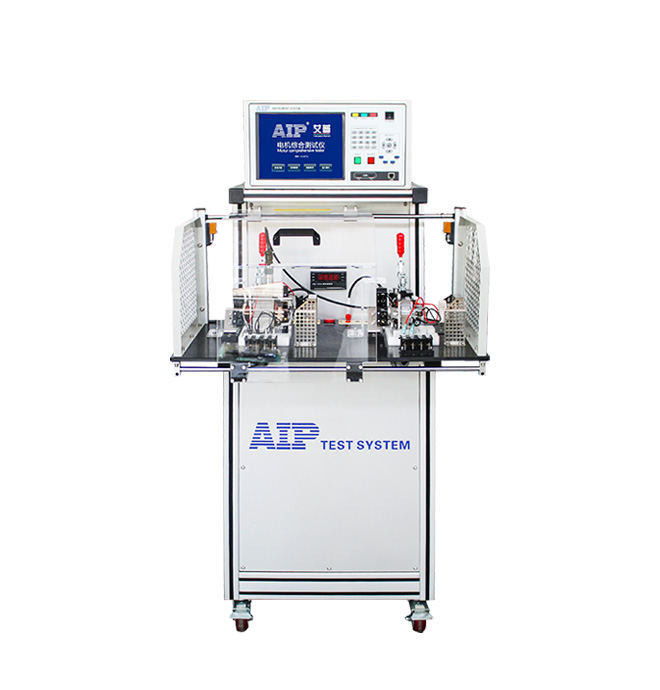

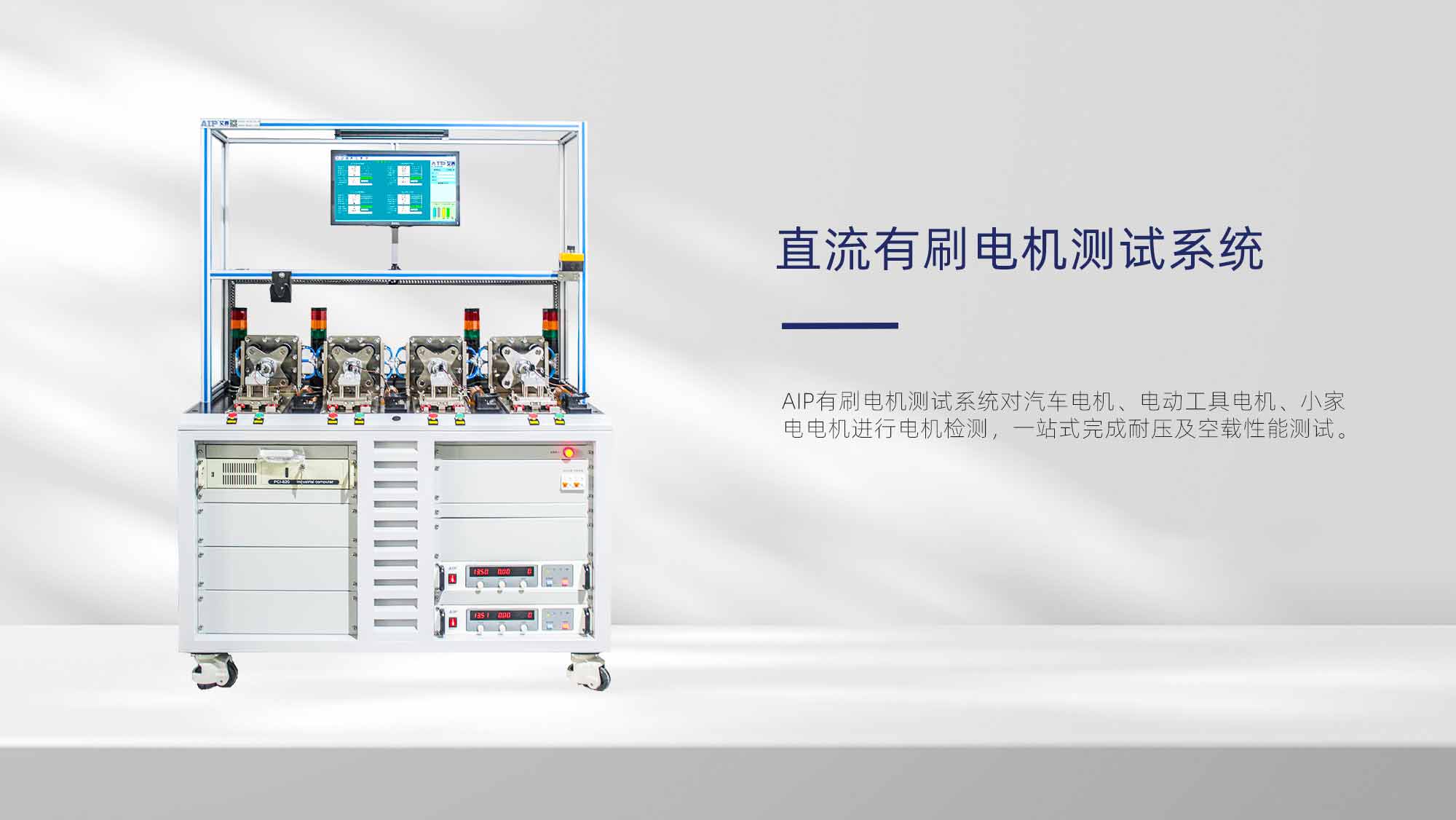

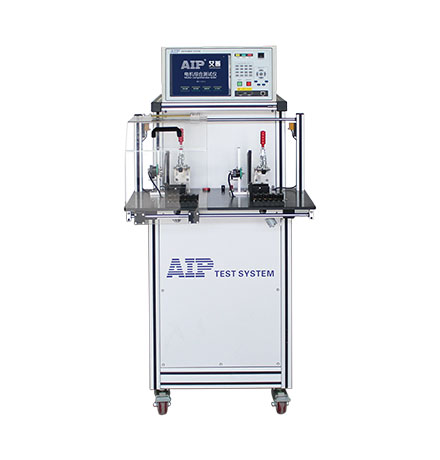

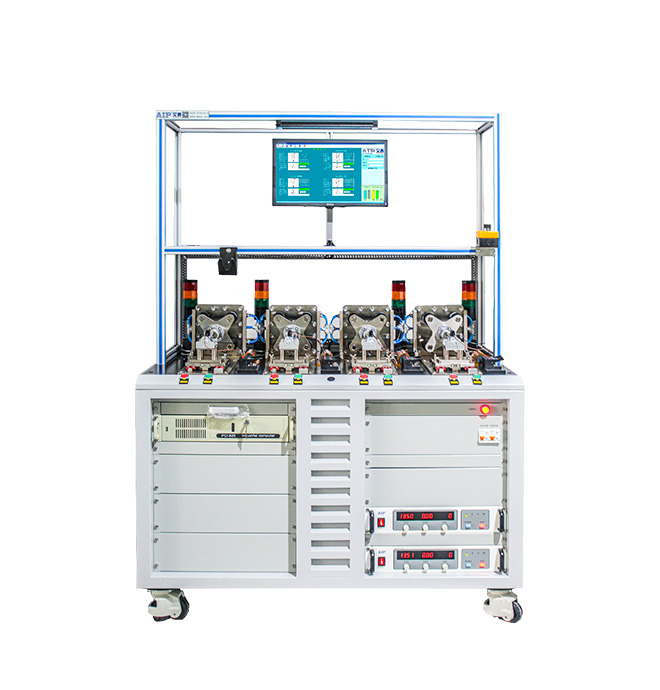

直流有刷電機測試系統

一、功能特點

1、操作簡單：19寸LCD大液晶，觸摸屏、數字按鍵兩種操作模式，可隨意選擇。

2、超高性能：兼容耐壓、絕緣、轉向、空載、轉速、電流波形等測試項目。

3、易于維護：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換。

4、超高效率：一次接線，一站式完成全部性能檢測。

5、使用方便：專業測試軟件，人性化操作界面，內置幫助文檔，標配高性能觸摸屏和數字鍵盤。

6、接口豐富：儀表自帶USB、LAN（可轉換為RS232或RS485）等接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

二、直流有刷電機怎么測量好壞

1、將直流有刷電機放置在有刷電機測試系統工裝臺上；

2、連接直流有刷電機和測試工裝臺；

3、按動有刷電機測試系統工裝臺上的綠色啟動按鈕開始對直流有刷電機進行測試。

4、直流有刷電機測試設備的顯示屏上顯示電機測試數據及結果（OK或NG）。

根據顯示屏上的數據和結果，可以直接判斷直流有刷電機的性能和狀態。

三、直流有刷電機工作原理

直流有刷電機是一種通過直流電源驅動的電機。

直流有刷電機的工作原理是基于電流與磁場之間的相互作用。有刷電機主要由電樞、磁極、電刷、電刷輪和定子組成。電樞是由導電線圈組成，置于磁場中，通常由永久磁鐵或電磁體產生。電刷與電刷輪組成的結構稱為電刷系統，用于保持電流的方向。

在工作過程中，直流電源提供電流通過電樞線圈，形成一個動態磁場。根據右手定則，這個磁場與永磁體的靜態磁場相互作用，導致電樞受到轉矩的作用而開始旋轉。為了保持電流方向不變，電刷系統的電刷輪會隨著電樞的旋轉而保持接觸。

一個關鍵的元素是電刷輪上的電刷，電刷通過與電刷輪的接觸，確保電流在電樞線圈中始終保持相同的方向。當電樞旋轉到一定位置時，電刷輪上的電刷與電源的極性相反，此時電刷輪的幾何結構會使電流方向發生改變，這就是電刷輪和電刷的作用，稱為換向。換向過程確保電機持續旋轉，產生連續的機械動力。

因此，直流有刷電機通過不斷地改變電流方向和利用動態與靜態磁場之間的相互作用，實現了從電能到機械能的轉換。

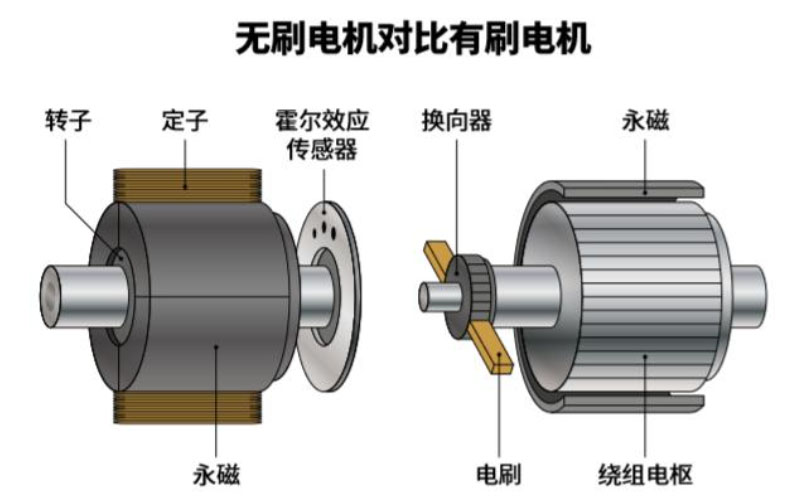

四、直流有刷電機和無刷電機的區別

1、直流有刷電機最主要的區別在于是否存在電刷。

有刷電機通過電刷和電刷輪來實現電流方向的切換。電刷輪上的電刷通過機械接觸方式與電樞保持連接，使電流在電樞線圈中流動。然而，這種機械接觸會導致摩擦和磨損，需要定期維護和更換電刷。此外，由于機械部件的存在，有刷電機通常產生電磁干擾和較大的機械噪音。

相比之下，無刷電機通過在電樞上安裝傳感器和使用電子調節器來實現電流方向的控制，而無需電刷。這消除了摩擦和磨損，使得無刷電機具有更長的使用壽命和更低的維護成本。無刷電機通常更高效，因為它們減少了能量損失，提高了性能。此外，無刷電機產生的電磁干擾較小，噪音水平也相對較低。

2、電刷影響電機的效率和可靠性。

由于無刷電機不涉及電刷和電刷輪的摩擦，其能效通常更高。而有刷電機由于電刷磨損和摩擦的存在，效率相對較低。在一些對效率和可靠性要求較高的應用中，無刷電機更常被選用。
