電機定子檢測設備，是針對于電機定子的檢測設備。主要應用于各行業電機定子的電氣性能檢測，其具體組成包括測試儀主機、操作工裝平臺、型材架，以艾普智能電機定子檢測設備為例：

1、電機定子檢測設備主機

測試儀主機分為測試儀前面板和測試儀板卡。

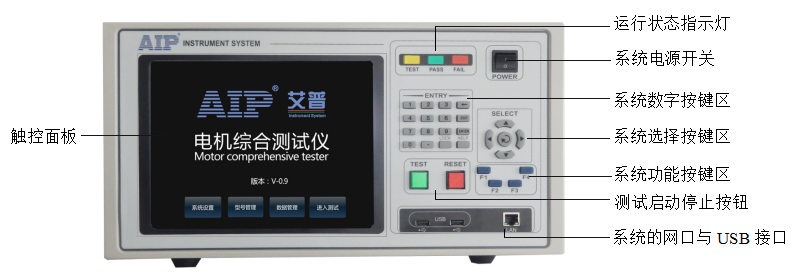

（1）測試儀前面板包括系統觸控面板、運行狀態指示燈、按鍵操作板、啟動按鍵、停止按鍵、USB接口、網絡口和電源開關POWER。

其觸控面板采用10.4寸LCD大液晶，有觸摸屏、數字按鍵兩種操作模式，易于操作，反應速度快，測試信息實時顯示，及時了解被測物的動態；系統運行狀態指示燈是指示系統當前測試狀態的標志；儀表自帶USB、LAN（可轉換為RS232、RS485）接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

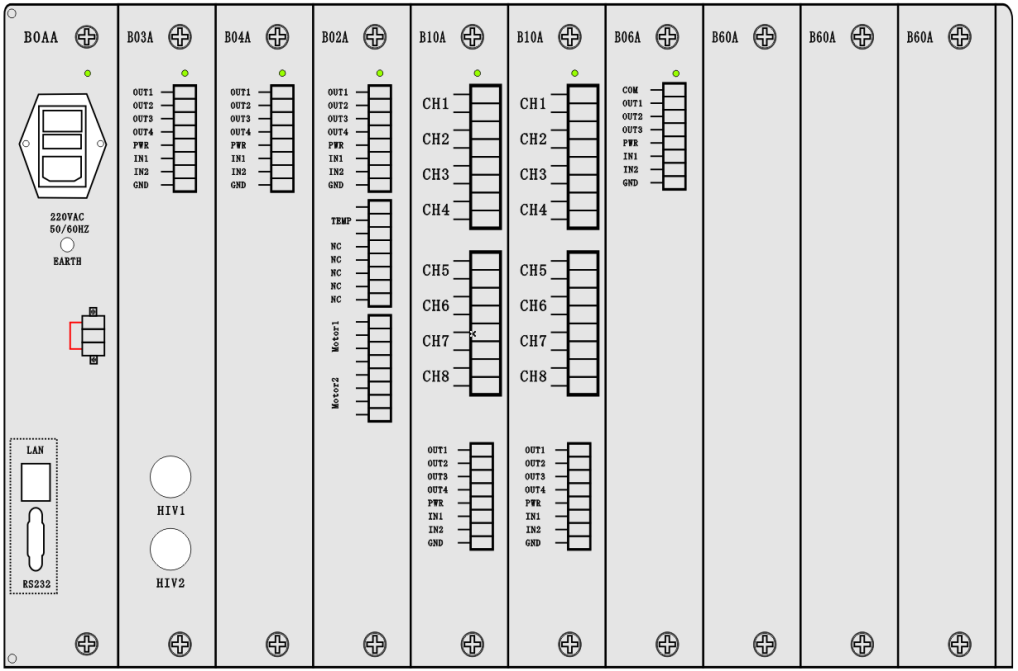

（2）測試儀板卡集成

測試儀后面板卡集成以模塊為單位，各功能模塊均為獨立系統，插板式結構，方便拆卸更換，可根據需求實現串行和并行測試、單工位或多工位組合測試模式；支持智能自檢、遠程故障診斷和在線軟件升級，一次接線，一站式完成全部性能檢測。

測試儀板卡集成包括：通訊板、功放板、工位輸出板、匝間沖擊耐壓測量板、電阻板、繼電器輸出板、交流電感測量板、轉向測量板。

①通訊板：用于測試儀和外部設備進行信息交互，可通過網絡接口或RS232接口跟外部的工控機進行數據信息交互；

②功放板：測試儀自身供電模塊，可外接AC220V/50Hz電源，用于測試儀供電；

③耐壓絕緣測量板：用于被測品交流耐壓，絕緣電阻項目的測試；

④匝間沖擊耐壓測量板：用于被測品匝間沖擊耐壓項目的測試；

⑤電阻板：用于被測品直流低電阻項目的測試，集定子的反電勢電壓，判斷定子是否反嵌，并可以判斷轉向；

⑥工位輸出板：根據耐壓程度的不同，主要有3000V和5000V兩個規格；

⑦交流電感測量板：用于被測品交流電感項目的測試；

⑧轉向測量板：用于檢測被測品的轉向。

2、電機定子檢測設備操作工裝平臺

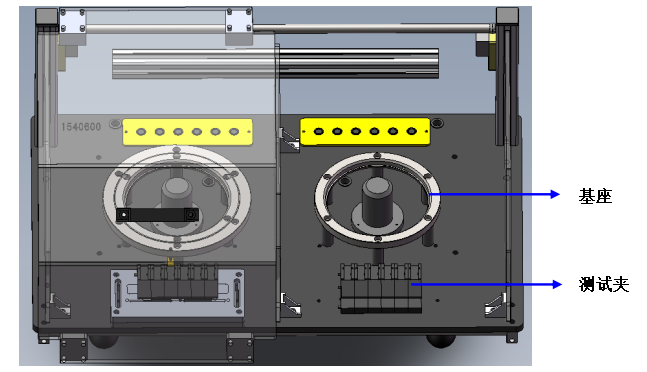

操作工裝平臺主要由固定組件基座和檢測組件測試夾組成。

將待檢測產品固定在基座上，接線部位夾持在測試夾上，進行檢測。雙工位操作臺，可根據電機產能，選擇雙工位并行檢測，提高生產效率。

3、電機定子檢測設備型材架

在操作工裝平臺外側存在護罩，保護工裝機位。同時在設備測試過程中，禁止觸碰工作臺面上的所有物體。

在使用綜合測試儀之前，請檢查并確認輸入電壓規格符合綜合測試儀的電源輸入要求，同時必須使用正確規格的保險絲。在更換保險絲前，必須關閉輸入電源，拔下電源線，以避免危險。

綜上，電機定子檢測設備主要由測試儀主機、操作工裝平臺、型材架三部分組成的系統，三者缺一不可，檢測設備質量決定了電機出廠質量，選擇專業的檢測設備是電機品質的基本保障，選擇艾普，就是選擇專業。
