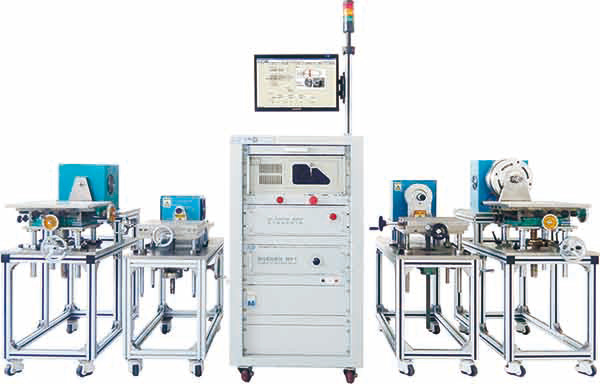

電機性能測試系統是對電機裝配質量和性能進行檢測的設備儀器，是電機生產制造的重要環節。

電機性能測試系統可對電機電壓、電流、功率、功率因數、轉向、轉速、轉矩、主/副繞組電流、主/副繞組電壓、電容電壓、頻率、效率、環境溫度及壽命實驗。

一、電機性能測試系統操作過程

電機性能測試系統操作過程有兩部分：一是電機測試前系統參數設置；二是電機性能測試時的操作過程。

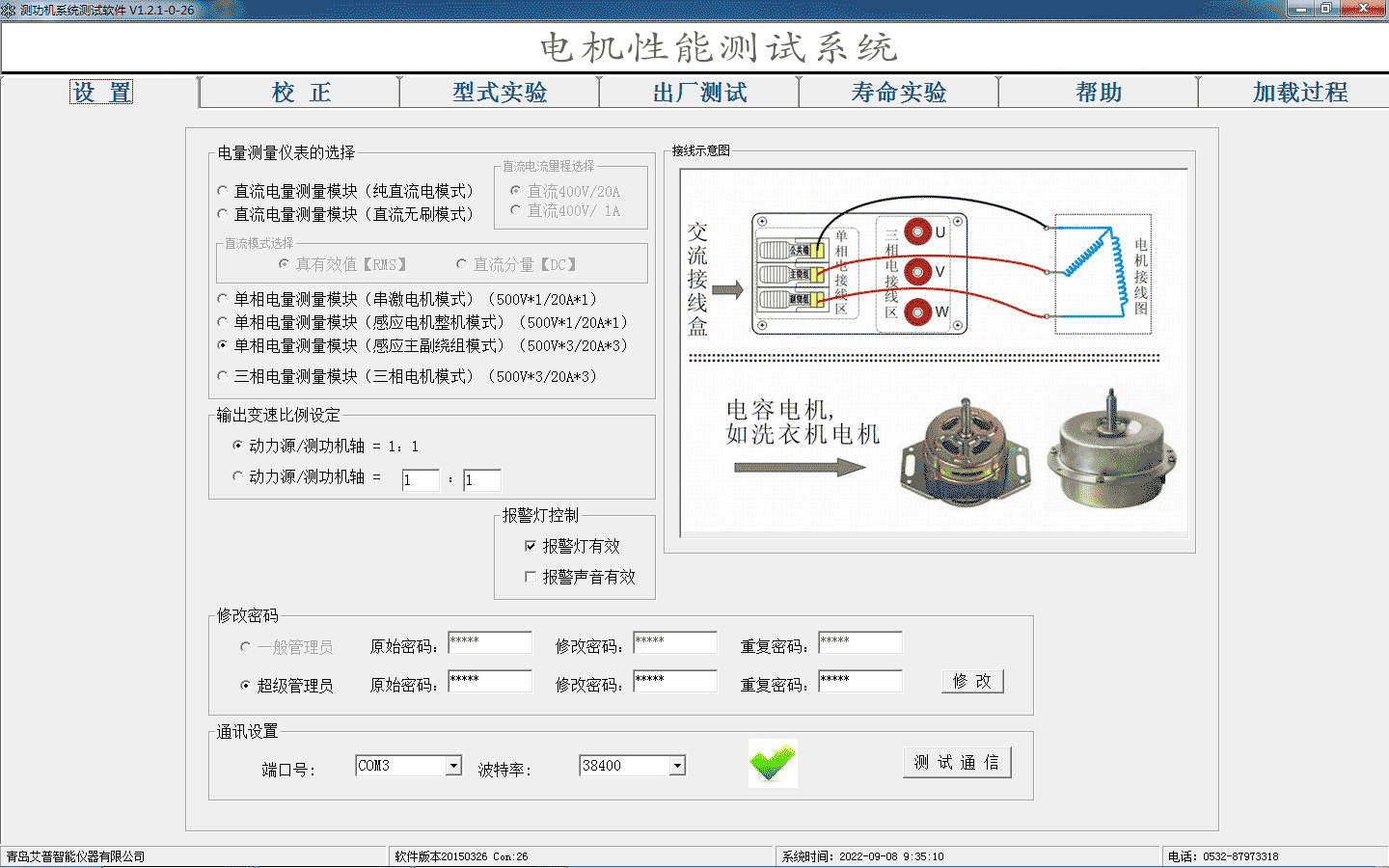

1、電機性能測試前系統參數設置

（1）電量測試儀表的選擇。

電機性能測試系統需要根據實際的電機類型選擇正確的測量模塊，不同類型的電機接線方式不同。在測量模塊的右側有圖片提示接線方法及實例電機。選擇模式不對，電機不能進行正常測試。其中，直流電機電流測量有兩個標配量程，分別為 0~100A 和 0~10A；兩個測量模式，分別為真有效值RMS和直流分量DC。用戶需要根據實際電機電流大小選擇量程和實際接線。恒轉速電機同步電機、轉速閉環型電機為定制擴展功能。

（2）輸出變速比例設定。

電機輸出變速比是動力源與測功機的轉速比，動力源即待測電機。轉速比設置主要為帶變速箱的電機設置。若被測電機實際轉速與輸出軸的轉速一致，轉速比則為 1:1；否則需要輸入實際的轉速比值。

（3）報警燈控制。

電機性能測試系統配套報警燈，輸出報警聲光指示，用戶可以選擇是否使用。若要使用報警聲音，需要先選擇報警器有效。

（4）修改密碼。

電機性能測試系統后臺，管理員登陸后，需要輸入正確的原始密碼，才可以更改密碼，新密碼兩次輸入必須嚴格一致，更改才有效，避免用戶誤操作。

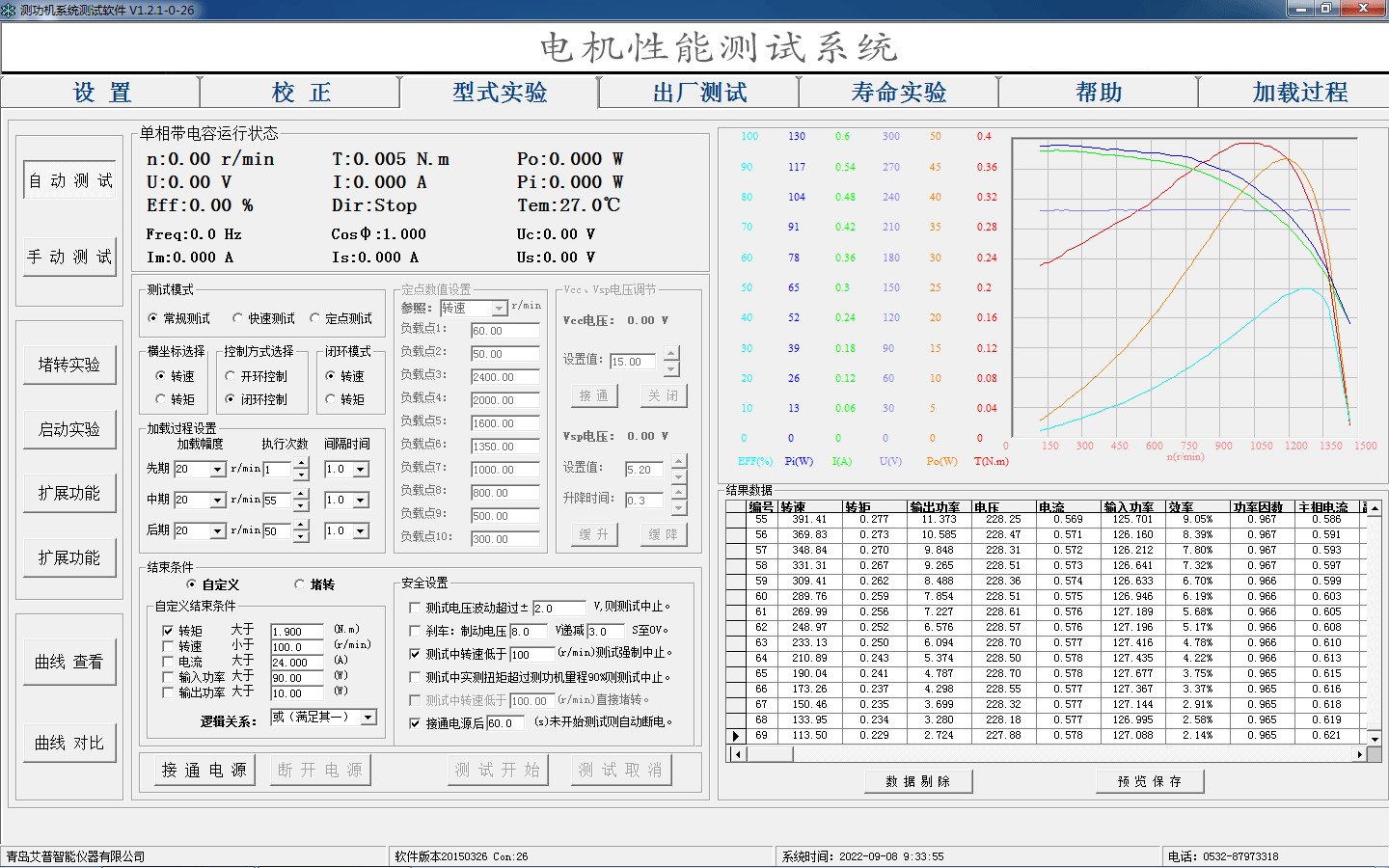

2、電機性能測試時的操作過程

（1）將待測電機放置在電機性能測試系統的機頭位置，并將電機測試線與機頭連接固定；

（2）在電機性能測試系統主機端選擇【測試開始】按鈕，開啟測試；

（3）測試系統自動運行程序，得到電機測試結果。

二、電機性能測試系統操作注意事項

電機性能測試系統進行測試前請務必進行【校正】操作。

測試系統經過長時間的使用，因溫度變化和機械磨損，測功機的零位及工作點可能發生漂移，測試的數據會產生誤差，從而影響到測試精度。為保證數據的精準，需要定期對測功機進行校正。一般期限為 15 天。在校正界面的右下角有提示校正的字樣。超過 15 天，藍色的提示會變成【紅色的警示】，并提示校正時間已過去的天數。

電機性能測試系統測試精度校正界面如下圖所示：

當發生下列情形之一，可以隨時進行精度校正：

1. 確定零位發生漂移。

2. 天氣突然變化，包括溫度變化和濕度變化。

3. 使用次數非常頻繁。

4. 使用者對測試數據有所懷疑。

5. 有重要領導、客戶參觀之前。

本系統校正方法為軟件根據校正數據調整參數，不存在校正次數的限制。

電機性能測試系統因其超高的性能和測試精度廣泛應用于水泵電機、家電電機、新能源等汽車電機行業等各行業電機測試中，受到一致好評！
