電機定子作為電機核心的組成部分之一，定子的質量好壞直接決定了電機質量及其使用安全，因此電機制造企業一般都會在電機定子出廠前進行電氣性能測試。

常規的電機定子測試是在非真空環境下進行測試，此種定子測試結果可以滿足一般電機出廠要求精度。但對于破損程度微小的不良品定子線圈來說，這種常規環境下的測試可能會出現不能檢出的現象。

針對上述情況，艾普智能專門研發電機真空測試系統，制定多種電機真空測試方案。根據線圈在真空環境下更容易發生放電現象的原理，采用真空負壓技術，將待測電機定子置于0~-99kPa的環境下，可更好地測試出線圈漆包線昰否有存在破損現象，測試結果更加精準可靠。

一、真空測試方案—測試項目

電機真空測試基本的測試項目有：電阻、絕緣、耐壓、匝間、反嵌和旋向。

真空測試系統可兼容常規測試，可在主頁中選擇是否在真空環境下測試，若需要在真空狀態下測試匝間，勾選真空測試旋向，不需要就不勾選。

這里需要注意的是采集標準波形時的真空狀態要和正式測試時保持一致。

二、真空測試方案—測試過程

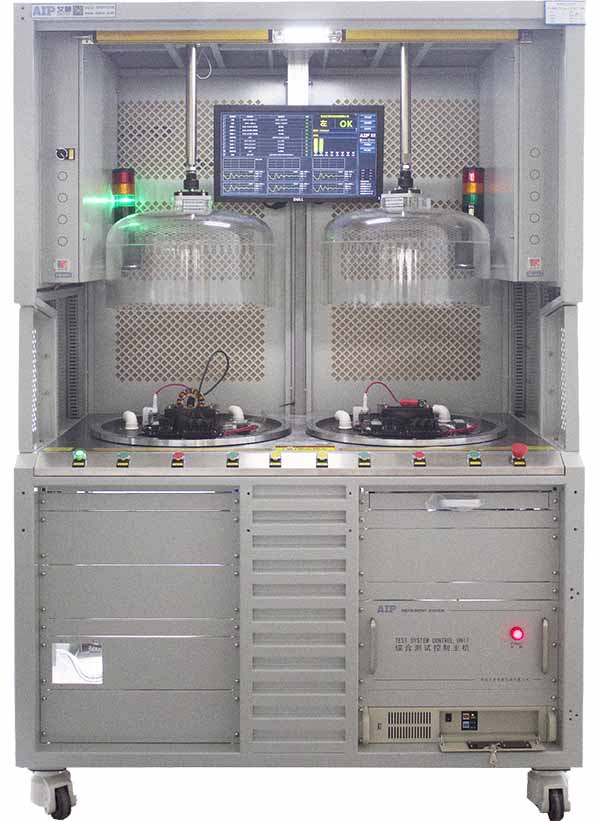

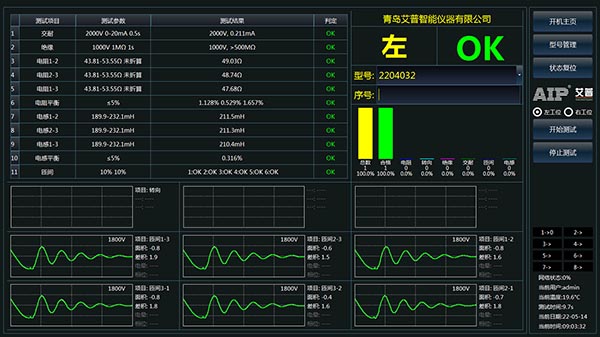

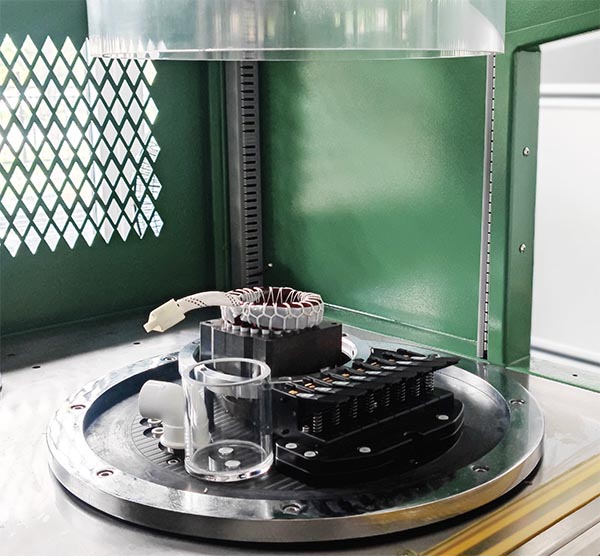

用戶在使用真空測試系統時很方便，只需要將待測定子與工裝臺連接，在待機界面選擇標準測試后，同時按下真空測試柜相應工位上的兩個啟動按鈕，真空罩在氣缸的帶動下下行到操作臺上，將待測定子罩住并密封，開始測試。在耐壓、絕緣、電阻、反嵌、旋向測試完后，真空泵將真空罩內空氣抽出，使罩內氣壓降低到設定值時，開始測試匝間絕緣。全部測試完成后，真空罩再上行到頂端，測試結束系統自動運算，10s內得到下方的測試結果。

在測試過程中，隨時可以通過點擊計算機界面的停止按鈕終止測試。

三、真空測試方案—測試優點

1、測試項目全面。一次性測試所需項目，10s得到測試結果，提高產品出廠速度，降低設備及用人成本；

2、使用方便。專業測試軟件，人性化操界面，內置幫助文檔，可與外部互聯網連接，實現數據交互共享，測試數據可大量存儲，支持后續查詢出廠產品數據參數，方便處理售后問題，降低企業售后成本；

3、易于維護。系統支持智能自檢、遠程故障診斷及軟件在線升級，采用插板設計，獨立功能板塊，若出現問題可針對性進行處理，配套備用板塊，確保正常生產測試。

艾普智能專注全球電機測試，電機定子真空測試解決方案可應用于風機電機、汽車電機、壓縮機電機、水泵電機、冰箱空調家電類電機的生產測試環節，專人技術服務，出具定制化測試方案，歡迎來電詳詢！
